           新しい金属対応アダプタタグ
   金属体をアンテナとして利用し通信性能を高めたタグ

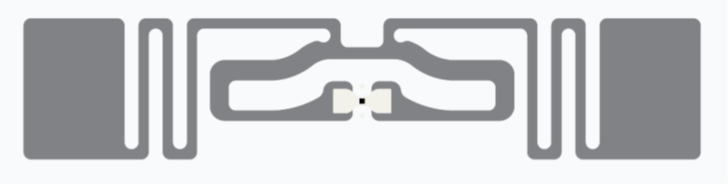

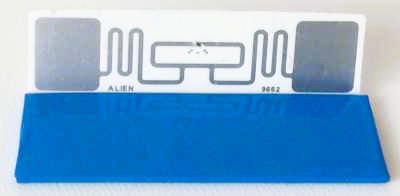

 これまで金属対応タグとしてアダプタ(パッチアンテナ=平面アンテナ)に通常のタグインレッ
ト等を結合させる簡単な構成のアダプタタグを提案してきました。アダプタタグ方式の特長は、パ
ッチアンテナにタグICを直接に実装せず、パッチアンテナにインレットを結合するだけで作製で
きるため非常に簡単な方法です。特にインレットは、一般的な各種のものが使用できるため用途に
見合った大きさ、特性のタグが製作できます。

新タグは、通常の半波長(λ/2)アンテナ方式を小型化(λ/4)して、金属体等をタグアンテナ
の一部として利用し、通信性能を高める新アダプタタグです。
タグ構成法は種々あり、インレットをパッチアンテナ導体の上又は下側に配置する方法に加え、特
にインレットに付加アンテナを貼り合わせた”新
金属対応(タグ)インレット”を使用する簡単な
方法などがあります。

新(λ/4)アダプタタグは、構成法や使い方によりその放射波が金属体側面や上、下面、すき間
のある金属体の裏面等からも放射され、読取り距離も大幅に伸長できます。そのためリーダによる
タグとの交信は容易となり用途が広がります。例えば放射特性が斜め方向となる金属対応ビームチ
ルトタグとしても利用でき,高いところやタグ正面から読取が難しい物体等との通信も可能となり
ます。

なお、関連特許は取得済でこれら新タグ形成技術(ノウハウ)や特許をご提
供させて頂きます。


 <関連情報>


新金属対応タグインレットと金属対応タグ
      金属対応アダプタタグ方式





   新アダプタタグ例

下記【1】は、アダプタを使用するインレットと同じ大きさに合わせて設計したタグで、【2】は
他のタグ例です。

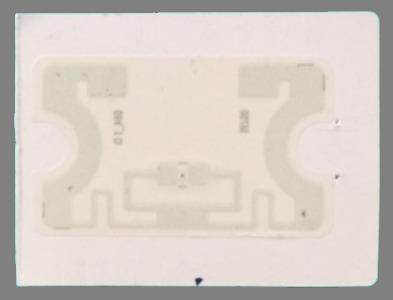

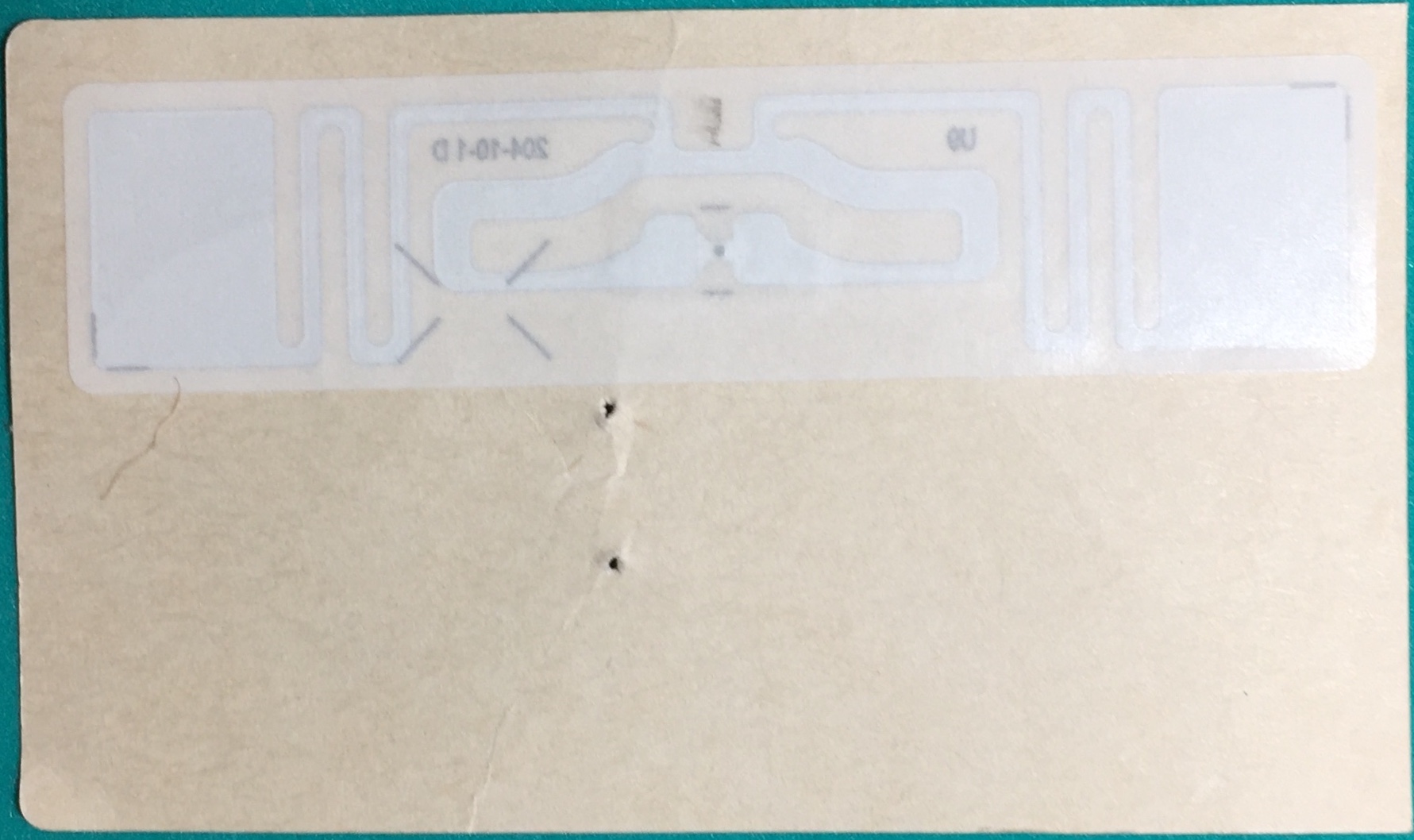

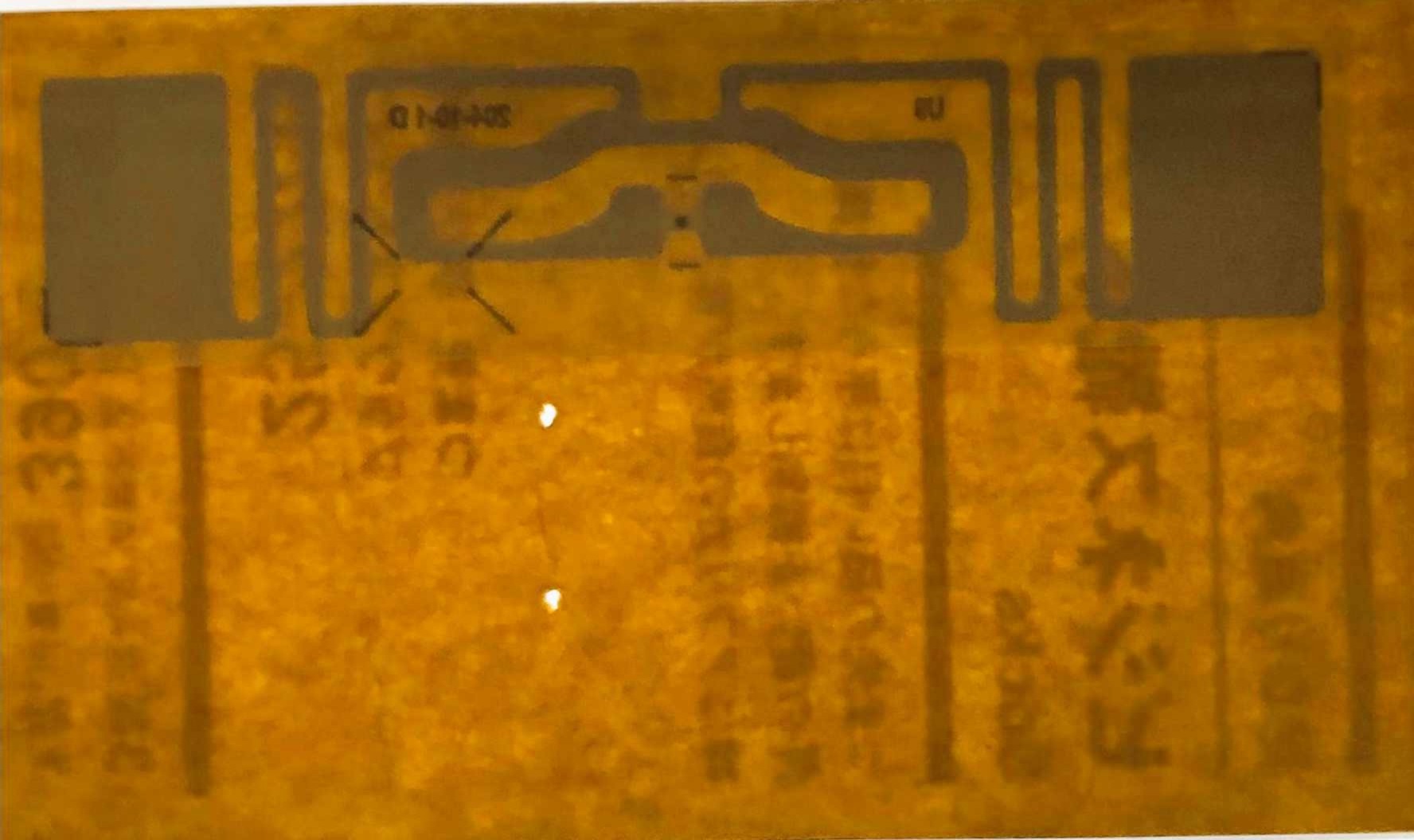

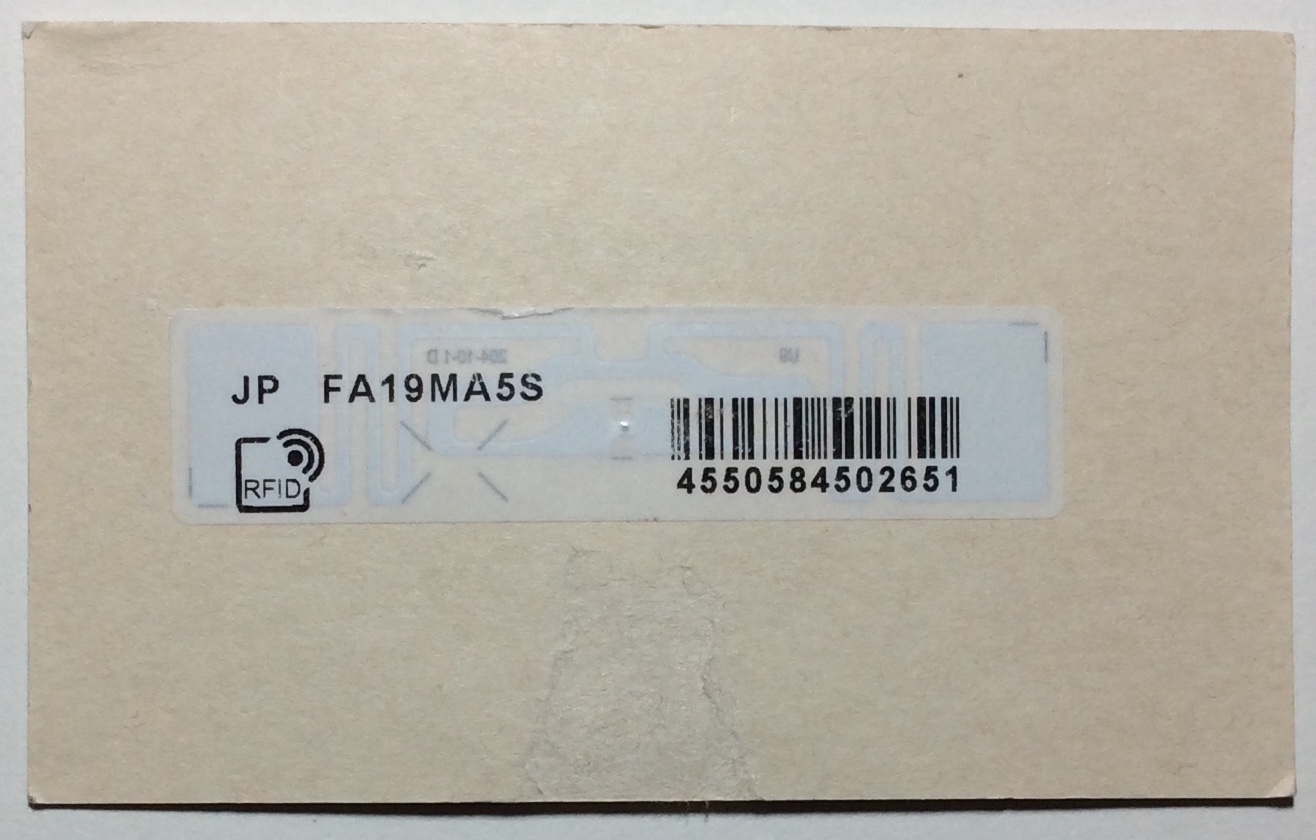

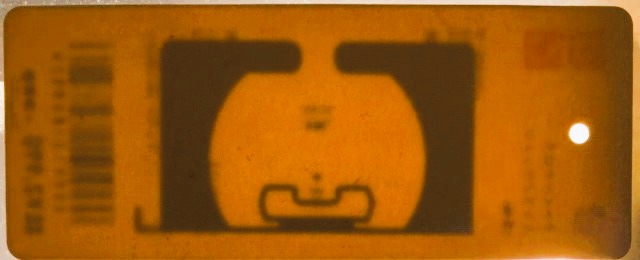

特に【1】の特長は、薄いラベル付きインレットの状態で一般的なRFIDプリンタで印字、エンコー
ドし、アダプタに貼りつけるだけです。そのため厚さの異なったアダプタを変えれば、読取り距離
の異なった金属対応タグが作製可能です。
読取り距離はリーダー出力EIRP:4W(換算値)で金属平板上で測定した値ですが、長い金属
体等に適用すれば読取距離は更に伸長されます。寸法はタグ本体の概寸です。

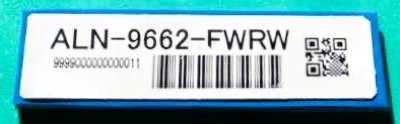

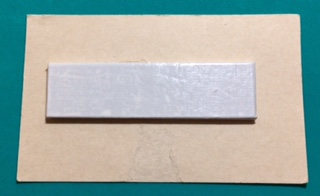

【1】アダプタをインレットと同じ寸法に設計した新タグ


          ラベル付きタグ          21×74×3mm(縦×横×厚さ)
                            読取り距離 ~6

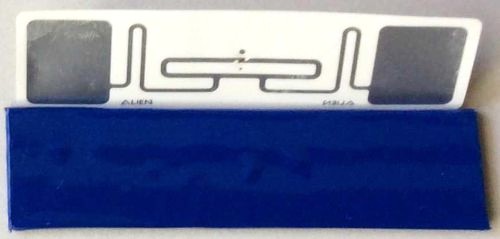

                 (a) SD21ー2P


          ラベル付きタグ         17×73×2.8mm
                            読取り距離 ~6m

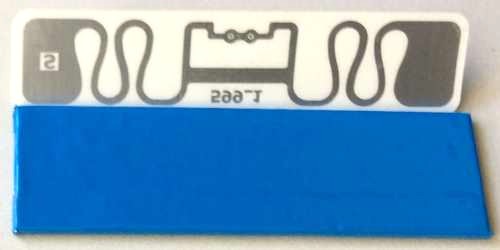

                 (b) SD17-2P




                     NEW
       Wetインレタグ(ラベル無し)       Wetインレタグ(ラベル無し)

         17×73×2.mm
17×73×5.7mm

~4.7m                ~12m
     (c)SDW17ー2P          (d)SDW17ー5P




【2】他の
代表的タグ


       (e)STA34-05P(薄型)     (f)STA22-75P(薄型)
       34×60×1.2mm           22×64×1.6mm

        ~3.5m                ~4m


      (g)
SA17-5P          (h)SA17-3P
          17×68×5.7mm               17×65×4mm
          ~16m                 ~11m


        (i)SAB12-3P             (j)
SL9-2P
       12×80×4mm              9×55×3mm
          ~10m                ~4m


      (k)

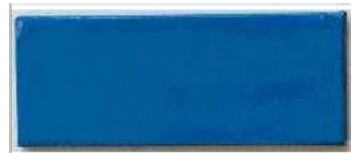

SD25ー2C(ソフト)
        25×75×3mm
         ~10m

 [新アダプタタグ例]
