金属対応タグインレットとは、通常のタグインレットの表面や裏面に、専用の「付加アンテナ」を貼
　　り合わせて構成されたものです。そのインレットを任意の誘電体基板に貼り付け、その裏面に接地導体
　　（アース）を設ける事で、金属表面にも対応可能なタグとして動作します。このようなタグインレット
　　を、「金属対応タグインレット」と名付けています。

　　付加アンテナの形状は、 使用するインレットの種類に応じて様々に設計されており、また 基板に使用
　　する誘電体の種類や厚さを変更することで、読み取り距離の異なる多様な金属対応タグの作製が可能で
　　す。この金属対応タグは、貼り付ける金属物体等をタグアンテナとしても利用するタイプと、通常の特
　　性を有するものがあります。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　特に、金属体をアンテナとして利用するタグは、一般的な各種のインレットを使用でき、製作方法が簡
　　単で使い方により、その放射特性が金属体の側面や、上、下、又は裏面からも放射され読み取り距離も
　　大幅に伸長出来ます。そのためリーダーによるタグとの交信が容易となり、用途が広がります。　　　
　　例えば、放射特性が斜め方向となるビームチルトタグとして動作し、高いところや正面から読み取り難
　　い物品との交信も可能となります。タグの見えない金属物体の裏面からも読み取り可能です。　　　
　
　　本新タグ方式は、権利化されており、これらの技術、特許を提供させて頂きます。　　　　　　　　　　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　＜関連情報＞　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　 　　　　　　　　新金属対応アダプタタグ　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　下記（a)〜（f)は、６種類の一般的なインレットを使用した金属物体等をタグアンテナとして利用する
　　新金属対応タグの開発モデルです。フィルム状の付加アンテナをタグインレットの表面に貼付し、それ

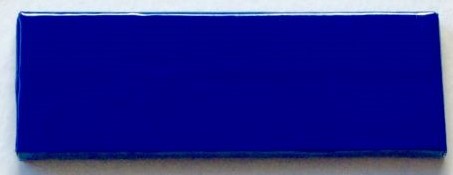

　　を適切な誘電体基板に貼り付けています。タグ全体はカラーフィルムで覆っています。
　　タグの長さは、略（１／４）波長に設定しています。 　　　　　　　　　　　　　　　　　　　　　

　　読取り距離はリーダー出力ＥＩＲＰ４Ｗ（換算値）で金属平板上で測定した値ですが、長い金属体等　
　　に適用すれば読取距離は更に長くなります。寸法はタグ本体の概寸です。　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　１２×６０×３.８ｍｍ（縦幅×長さ×厚さ）　　　　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　読取距離　〜６ｍ　　　　　　　　　　

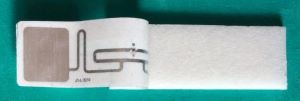

　　　　　　　　　　　（a）ALNA…インレットを使用した金属対応タグ　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　 　　　　　 　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　１７×６８×５.７ｍｍ　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　読取距離　〜１６ｍ　　　　　　　　　　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　〜１１ｍ（厚さ４ｍｍ）　　　

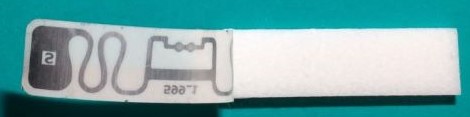

　　　　　　　　　　　 　　（b）ＢeltA…インレットを使用した金属対応タグ　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２２×５９×３ｍｍ　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　読取距離　〜６ｍ　　　　　　　　
　　　　　　　　　　　　　（c）ALNB…インレットを使用した金属対応タグ　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　　　　　　　　　　２０×６０×４ｍｍ　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　読取距離　〜７ｍ　　　　　　　　　

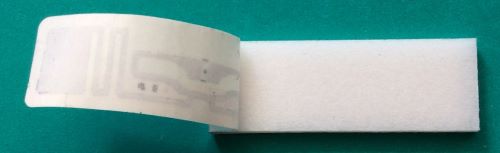

　　　　　　　　　　　（d）AD…インレットを使用した金属対応タグ　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　 　　 　 　　　　　 　　　　　　　　　　　
　　　　　　　　　　　　　　　　　　　　　　　　　　　１７×６５×４ｍｍ　　　　　　　 　　　　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　読取距離　〜１０ｍ　　　　　　
　　　　　　　　　　　（e）Ｘ１…インレットを使用した金属対応タグ 　　　　　　　　　　　　　　　

　　　　　　　　　　　　　　　　　 　　　　　　　　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　３４×４０×３,７ｍｍ　　　　　　　　　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　読取距離　〜４ｍ　　　　　　　

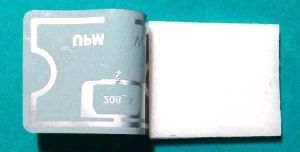

　　　　　　　　　　　（ｆ）UP1…インレットを使用した金蔵対応タグ　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　
　
